 首页 > 一体化机芯 >> VK-S634EN-C日立30倍全功能一体化摄像机机芯 |
 |
| VK-S634EN-C日立30倍全功能一体化摄像机机芯 |
30倍光学变焦
- 1/4英寸逐行扫描CCD
- 水平清晰度（彩色）：540TVL
- 最低照度（彩色）：1.0 lx
- 日夜转换（IR CUT）
- 宽动态（WDR）
- 慢曝光（Slow AE）
- 帧降噪（FNR）
- 数字慢快门（DSS）
- 电子防抖动（EIS）
- 隐私屏蔽
- 移动侦测
- 数字输出
尖端技术
- VK-S634N/EN-C：带有全新逐行帧录制，图像防抖动，高灵敏度F1.4镜头和日/夜转换功能的宽动态范围彩色变焦摄像机
- 日立VK-S634N/EN-C是RoHS对应的小型摄像机，为在各种亮度条件下对不同场景进行监控而设计。基于宽动态范围的设计，即使是在高对比度场景下也能拍摄到无闪光或无细节丢失的图像。
- 小型30倍光学变焦镜头
- 内置高稳定性的30倍光学电动变焦镜头可以让使用者从不同角度对场景进行监控。结合12倍数字变焦，总变焦率达360倍。当激活图像防抖动功能时，最大数字变焦为1.8倍。
- 图像防抖动功能(EIS)
- 日立的EIS功能让您享受超级视频体验。VK-S634N/EN-C可安装在汽车等交通工具上，通过自动减轻模糊，图像跳跃以获得清晰稳定的图像。
- 逐行帧可直接录入DVR
- 直接将高画质图像录入您的DVR。通过逐行录像来消除颗粒状图像及烦人的线条。采用这种新功能来获取更清晰，更高质画的视频图像。
- 宽动态范围功能(WDR)
- 日立的宽动态范围技术在两视频场景中使用两种快门速度，并综合两场画面为一个逐行扫描画面。高灵敏度的F1.4镜头可实现将过亮和过暗的场景混合从而可以拍摄到细腻的图像。
基本规格
| 机型（制式）： |
VK-S634N-C(NTSC) |
VK-S634N-C(PAL) |
| 图像传感器 |
| 图像尺寸 |
逐行扫描 1/4" CCD（对角：4.5mm） |
| 总像素 |
410k(811×508) |
470k(795×596) |
| 有效像素 |
380k(768×494) |
440k(752×582) |
| DSP |
Hitachi DSP |
| 水平分辨率 |
54OTVL |
| 镜头 |
| 变焦倍率 |
30X 光学变焦，12X数字变焦（max.） |
| f值 |
3.4*-102mm |
| 水平视角 |
约55.8°(W)*- 2.0°(T) |
| F值 |
F1.4(W)-F3.6(T) |
变焦速度（手动）
（预设：追踪/非追踪） |
4.6s*/6.6s |
| 3.2s/2.0s |
| 视频聚焦 |
自动*/手动（远/近） |
| 最小焦距 |
0.01m(W)*-3m(T) |
| 日/夜转换(IR-cut) |
自动*（Pro.AER+*/AER）/手动 |
| 最低照度 |
(条件：F1.4(W),50 IRE) |
| ICR CUT 开 |
1.0 Lux(1/60s) |
1.0 Lux(1/50s) |
| ICR CUT 关 |
0.01 Lux(1/4s) |
0.01 Lux(1/3s) |
| 光圈控制 |
| 自动* |
可设置偏移量 |
| 手动 |
F1.4-F32（曝光优先） |
| 快门速度 |
| 自动 |
1/60-1/4ks连续 (Pro.AE/AER) |
1/50-1/4ks连续 (Pro.AE/AER) |
| 1/2-1/4*-1/4ks(Pro.AE+*/AER+) |
1/1.5-1/3*-1/4ks(Pro.AE+*/AER+) |
| 手动 |
1/1-1/30ks（快门优先） |
1/0.75-1/30ks（快门优先） |
| AGC控制 |
| 自动* |
可设置最大值 |
| 手动 |
0-30dB（AGC优先） |
| 功能 |
| 白平衡(WB) |
自动*/手动 |
| 宽动态(WDR) |
OFF*/ON（自动*/手动） |
| 背光补偿(BLC) |
OFF*/ON（WDR关） |
| 数字慢快门（DSS） |
有（WDR 关） |
| 帧输出 |
OFF*/ON |
| 帧降噪（FNR） |
OFF*/ON |
| 慢响应自动曝光（Slow AE） |
1×*-254× |
| 图像防抖动（EIS） |
OFF*/ON |
| 图像翻转 |
OFF*/ON |
| 镜像 |
OFF*/ON |
| 垂直翻转 |
OFF*/ON |
| 图像冻结 |
OFF*/ON |
| 黑白（B&W） |
OFF*/ON |
| 隐私遮挡*1 |
OFF*/ON
[2D*：2区域/360°]
[3D：8区域/360°（4区域/屏）] |
| 固定隐私遮挡 |
OFF*/ON（可选：12×24单元） |
| 标题显示 |
OFF*/ON（24字符） |
| 活动侦测*1 |
OFF*/ON |
| 多用户设定 |
有（max. 111） |
| 动态消除CCD亮点 |
有 |
| 信噪比（亮度） |
﹥50dB |
| 同步方式 |
内同步/外同步（60Hz） |
内同步/外同步（50Hz） |
| 视频输出 |
| 模拟输出 |
CVBS:1.0 Vp-p，Y/C输出 |
| 数字输出 |
YUV422 8bit 输出（REC656格式） |
| 输出接口 |
| 模拟输出 |
9pin/4pin |
| 数字输出 |
30pin/24pin |
| 寿命 |
| 变焦/聚焦/光圈 |
500k循环 |
| 红外滤光片移动 |
50k循环 |
| 电源 |
| 供电电压 |
DC 9-12V |
| 供电电流 ＠9V |
290mA |
| 最 大 ＠9V |
380mA |
| 功 耗 ＠9V |
2.6 W |
| 最 大 ＠9V |
3.4 W |
| 工作温度 |
0℃-60℃ |
| 存储温度 |
-20℃-60℃ |
| 重量 |
约 250g |

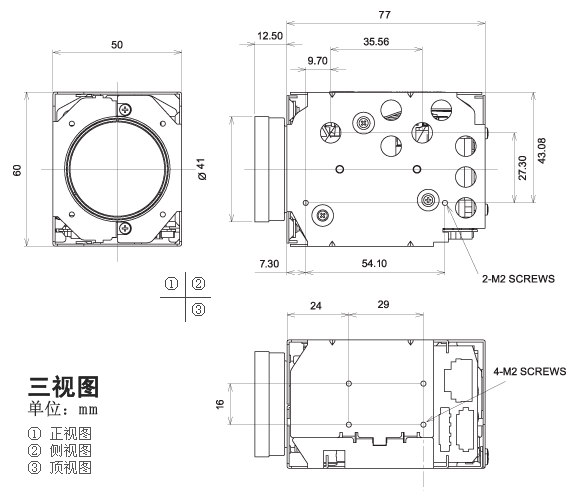

| 外形尺寸(W×H×D) |
50×60×89.5 mm |
- *
- 默认模式
- *1
- 隐私遮挡与活动帧测不能同时使用
|
 |
|
