DI-MC200 日立3.3倍光学1080P高清智能交通专用CCD一体化机芯 |
1080P逐行扫描CCD
- 3.3倍光学变焦
- 最小灵敏度1.6lx
- 透雾功能
- 夜视功能
- 可自动切换内置偏振镜
- 外同步输入输出
- 16-bit(Y8-bit/C8-bit)数字输出
- 工作温度-10℃~60℃
基本规格
机型 |
DI-MC200 |
图像传感器 |
图像尺寸 |
1/1.8"CCD |
总像素 |
2020(H)×1476(V) |
有效像素 |
1940(H)×1460(V) |
逐行扫描 |
有 |
图像输出 |
1920(H)×1080(V)/25fps,12.5fps,6.25fps |
镜头 |
光学变焦倍率 |
3.3X |
实际f值 |
15.0mm(W)~50.0mm(T) |
实际水平视角 |
26.3°(W)~8.1°(T) |
F值 |
F1.4(W)~F1.6(T) |
偏光滤光片切换 |
自动*/手动 |
DSP |
HD-DSP |
串行接口 |
方式:速度 |
RS232C:115.2k bps |
命令协议 |
EAP |
RS-232C逻辑电平 |
3.3V |
功能 |
宽动态(WDR) |
OFF*1/ON*2 |
图像冻结 |
OFF*1/ON |
镜像 |
OFF*1/ON |
垂直翻转 |
OFF*1/ON |
图像翻转 |
OFF*1/ON |
帧降噪(FNR) |
OFF*1/ON(外同步时不能使用) |
慢响应自动曝光(Slow AE) |
1×*1~254× |
透雾(Defog) |
OFF*1/ON(弱,中,强)*2 |
夜视 |
- OFF/ON*1*2
- 连续*1/固定
- 暗部:弱/中*1/强
- 明部:弱/中*1/强
|
曝光模式 |
Program AE/Program AE+/快门优先/光圈优先/手动/交通专用Program AE |
电子快门 |
自动1/25s~1/28000s |
光圈 |
自动*1/手动 |
背光补偿(BLC) |
OFF*1/ON |
白平衡 |
自动*1/手动 |
外同步 |
外同步 |
有(master/slave) |
输入接口 |
ON/OFF |
电子快门自动补正 |
有 |
电源 |
供电电压 |
DC9V~12V |
功耗 |
- 5.5W(typ.)
- 6.9W以下(Focus/Zoom驱动时)
- 8.4W以下(Focus/Zoom/PL滤镜驱动时)
|
视频输出(数字) |
YUV422(Y8bit+C8bit+HSYNC+VSYNC+Clock) |

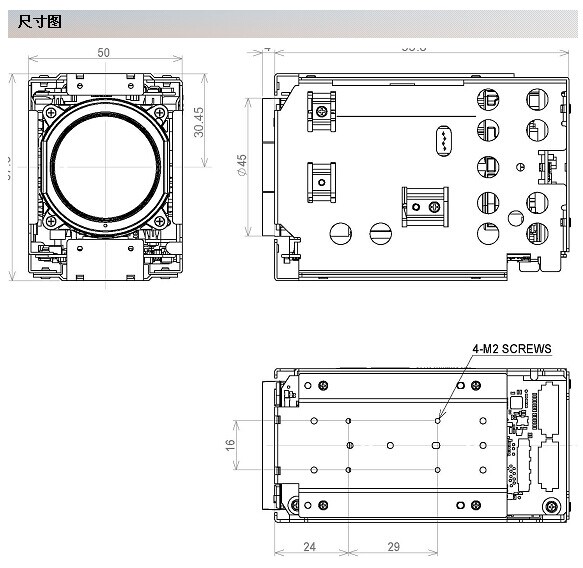

外形尺寸(W×H×D) |
50×67.5×99.8(mm) |
重量 |
约325g |
IF接口 |
- 图像输出:30Pin细线同轴接口/24PinFFC接口
- 触发输入/闪光灯控制/通信:26PinFFC接口
- 电源输入:10PinFFC接口
|
同步输入 |
1路(LVCMOS 3.3V) |
同步输出 |
1路(LVCMOS 3.3V) |
触发输入 |
2路(LVCMOS 3.3V) |
触发输出 |
2路(LVCMOS 3.3V) |
闪光灯控制 |
|
工作温度 |
-10~60℃ |
|
|
|
