GP-MH326 松下26倍高清1080P一体化机芯 - 松下一体化机芯

1/2.8 型逐行扫描MOS传感器
高感光度
自动聚焦大倍率光学变倍镜头
多种图像输出格式
透雾修正功能
超级宽动态功能
丰富的机芯性能

1/2.8 型逐行扫描MOS传感器

高感光度

最低照度：0.4Lux(彩色)，0.03Lux(黑白)(F1.6 50IRE，1/30秒)

自动聚焦大倍率光学变倍镜头

GP-MH330：光学变倍30倍，数字变倍20倍

GP-MH326：光学变倍26倍，数字变倍20倍

GP-MH322：光学变倍22倍，数字变倍20倍

多种图像输出格式

HD(LVDS)：1080/59.94p，1080/59.94i，1080/29.97p，720/59.94p， 1080/50p，1080/50i，1080/25p，720/50p
Component(Y/Pb/Pr)：1080/59.94p，1080/59.94i，1080/29.97p，720/59.94p， 480/59.94p，1080/50p，1080/50i，1080/25p，720/50p， 576/50p
Composite(NTSC，PAL)

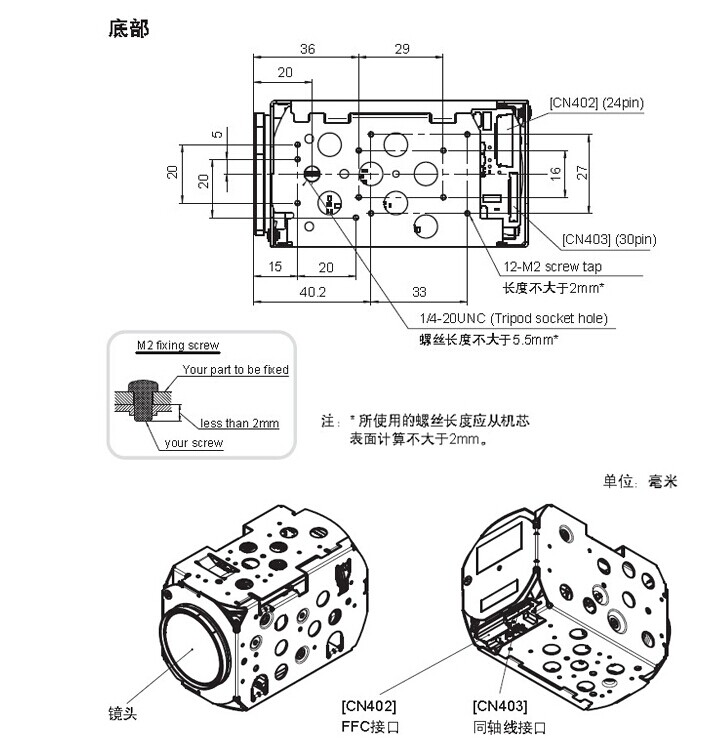

外形尺寸

外形尺寸：50.0mm x 60.0mm x 94.0mm

工作温度

工作温度：-10˚C~60˚C

透雾修正功能

透雾修正功能：确保雾、霾等不良天气时画面清晰透彻

超级宽动态功能

超级宽动态功能：提供52dB的动态范围；使得暗部和亮部清晰可见

丰富的机芯性能

日 / 夜转换功能
移动侦测(灵敏度可调，可移动变倍)
隐私遮挡(支持32个区域，同画面8块遮挡)
图像防抖
自动跟踪
色彩饱和度及通透度可调
AE响应时间(可达10分钟)
镜像 / 翻转功能
图像冻结
OSD显示支持中文；内容可定制

型号			GP-MH330	GP-MH326	GP-MH322
机芯	图像传感器		1/2.8型MOS传感器
	有效像素		200万像素
	扫描形式		逐行扫描
	最低照度		彩色：0.4Lux (F1.6，1/30秒，50IRE，Gain：High) 黑白：0.03Lux(F1.6，1/30秒，50IRE，Gain：High)
	信噪比		大于50dB(AGC：OFF)
	镜头		f=4.3mm~129.0mm F1.6~F4.7	f=4.3mm~111.8mm F1.6~F4.6	f=4.3mm~94.6mm F1.6~F4.5
	倍率		30倍光学变倍	26倍光学变倍	22倍光学变倍
	数字变倍		20倍数字变倍
	视场角 (Wide-Tele)	水平	(16:9)65.1˚~ 2.3˚	(16:9)65.1˚~ 2.7˚	(16:9) 65.1˚~ 3.2˚
	视场角 (Wide-Tele)	垂直	(16:9)38.4˚~1.4˚	(16:9)38.4˚~1.5˚	(16:9) 38.4˚~ 1.8˚
	最小聚焦距离		100mm(Wide end)~1200mm(Tele end)
	白平衡		ATW / AWC / Manual(手动可调整红蓝色) / Outdoor(室外 ) /Indoor(室内) / Fluorescent (荧光灯)
	背光补偿(BLC)		Multi(多区域测光) / Center(中央重点测光) / Mask(遮挡测光) / OFF
	增益(AGC)		Low2 / Low1 / Low / Mid1 / Mid / High1 / High / OFF(增益值可调节)
	超级宽动态(SD)*		ON / OFF *仅适用于1080/29.97p和1080/25p
	电子快门		高速快门：1/50(1/60)，1/120(1/100)，1/250，1/500，1/1000，1/2000，1/4000，1/10000，1/16000秒长时间曝光快门：x1，x2，x4，x8，x16，x32，x64，x128
	电子灵敏度		Auto / OFF(Max.128x)
	电子光圈		ON / OFF
	光圈控制		Auto / OFF(光圈级别可设定)
	日夜转换(IR)		Auto(Level：Low / Middle / High / ADJ) / Color / BW
	降噪功能		ON / OFF(降噪级别可调)
	Gamma补偿		0.45 / 1 / 可设定其它
	移动侦测		ON / OFF(灵敏度可调，可实现移动变倍聚焦)
	隐私遮挡		ON / OFF(可达32个区域 / Wide端：1画面最多8处遮挡)
	镜像 / 翻转		H / V / HV / OFF
	图像冻结		ON / OFF
	电子防抖		ON / OFF
	色彩饱和度		可调
	色彩通透度		可调
	自动跟踪		ON / OFF(自动跟踪可与球机联动，灵敏度可调)
	透雾功能		ON / OFF
	OSD显示		ON / OFF 40文字(摄像机ID20文字，标题20文字)
	客户预置位		支持
	温度信息		支持
	AE相应		长达十分钟(每个设定以每秒为单位)
	自动聚焦		Auto / Manual / One-Push / STOP-AF (聚焦灵敏度，速度，Near Limit，聚焦范围可调)
	锐度补偿		ON / OFF(补偿量可调，H/V可单独补偿)
	同步系统		内部同步
信号输出	视频		Digital(LVDS)：1080/59.94p，1080/59.94i，1080/29.97p，720/59.94p 1080/50p，1080/50i，1080/25p，720/50p Component(Y/Pb/Pr)：1080/59.94p，1080/59.94i，1080/29.97p，720/59.94p，480/59.94p 1080/50p，1080/50i，1080/25p，720/50p，576/50p Composite(NTSC，PAL)
信号输出	通讯接口		UART(CMOS 5V)
总体	供电要求		DC 6~12V(Recommendation：DC 9V)
	电量消耗		DC 6V： 3.8W(5.8W，motor active) DC 9V： 3.9W(5.4W，motor active) DC 12V：4.0W(5.4W，motor active)
	工作温度		-10˚C~60˚C
	工作湿度		20%~ 90%
	储存温度		-40˚C~70˚C
	尺寸大小		50.0mm(W)x60.0mm(H)x94.0mm(L)
	重量		约290g
