DI-SC120-C 日立30光学变焦高清720P一体化机芯 - 一体化机芯

DI-SC120是日立数字安防系统公司推出的第一款全高清，720P，30倍光学，12倍电子放大的一体机模组。

产品信息

720P逐行扫描CCD
30倍光学变焦
最小灵敏度0.9lx
透雾功能
电子防抖功能
双重控制协议
16-bit（Y8-bit/C8-bit）数字输出
工作温度-10℃-60℃

基本参数
30倍光学变焦 720P逐行扫描CCD 4.4-132mm 最小灵敏度0.9lx 透雾功能电子防抖功能
双重控制协议 16-bit（Y8-bit/C8-bit）数字输出工作温度-10℃-60℃ F1.4（w）~F4.6（t）

特殊功能
具备透雾功能的30x光学变焦高清一体化摄像机机芯

基本规格

机型：DI-SC120-C
图像传感器
图像尺寸	1/3"逐行扫描CCD（对角：6mm）
总像素	1348×746（1.00M）
有效像素	1296×736（0.95M）
DSP	DSP8+FPGA
水平分辨率	600TVL（720p输出）
镜头
光学变焦倍率	30x光学变焦，2x数字变焦
实际f值	4.4*-132mm
水平视野角	62.9°（W）*- 2.2°（T）
F值	F1.4（W）-F4.6（T）
变焦速度（手动）（预设：追踪/非追踪）	参见产品详细规格
变焦速度（手动）（预设：追踪/非追踪）	参见产品详细规格/1.5s
视频聚焦	自动*/手动（远/近）
最小焦距	0.01m（W）*～3m（T）
日/夜转换（IR-cut）	自动（Pro.AER+/AER）/手动
最低照度	（条件：F1.4（W）,50 IRE）
IR-cut 开	0.9 lx（1/30s）
IR-cut 关	0.01 lx（1/4s）
光圈控制
自动*	可设置偏移量
手动	F1.4-F32（曝光优先）
快门速度
自动*	参见产品详细规格
手动	1/4-1/10ks（快门优先）
AGC控制
自动*	可设置最大值
手动	0-35dB（AGC优先）
功能
白平衡（WB）	自动*/手动
宽动态（WDR）	OFF*/ON
透雾	OFF*/ON
背光补偿（BLC）	OFF*/ON
数字慢快门（DSS）	有
帧输出	-
帧降噪（FNR）	OFF*/ON
慢响应自动曝光（Slow AE）	1x*～254x
图像防抖动（EIS）	OFF*/ON（数字变焦 max.1.3x）
图像翻转	OFF*/ON
镜像	OFF*/ON
垂直翻转	OFF*/ON
图像冻结	OFF*/ON
黑白（B&W）	OFF*/ON
隐私屏蔽（*1）	OFF*/ON [3D:8区域/360°（4区域/屏）]
固定隐私屏蔽	-
标题显示	-
行为跟踪	OFF*/ON
活动检测（*1）	OFF*/ON
多用户设定	有（max.111）
动态消除亮点	有
信噪比（亮度）	-
同步方式	内同步
命令协义	EAP*/AFP
视频输出
模拟输出	-
数字输出	YUV422,Y8bit+C8bit
输出接口
模拟输出	-
数字输出	36pin/40pin
寿命
变焦/聚焦/光圈	1000k循环
红外滤光片移动	50k循环
电源（＠25℃）
供电电压	DC 9-12V
供电电流　＠9V	330mA
最　　大　＠9V	650mA
功　　耗　＠9V	3.0 W
最　　大　＠9V	5.9 W
工作温度	-10℃-60℃
存储温度	-20℃-60℃
重量	约 260g

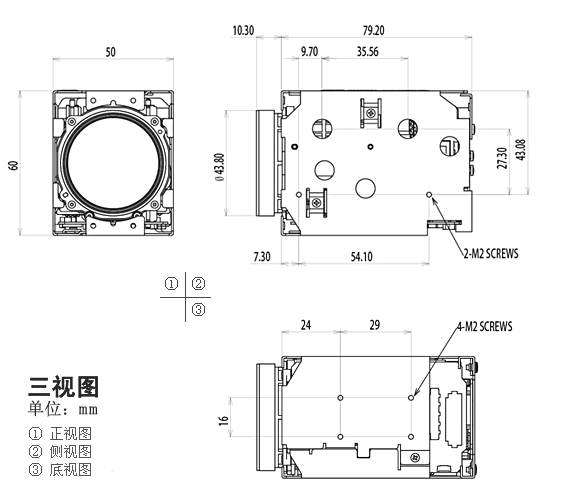

外形尺寸（W×H×D）	50×60×89.5 mm

*: 默认模式
*1: 隐私屏蔽与活动检测不能同时使用
